Linux内核低精度定时器原理-图解
在学习数据结构课程时，我们知道用于快速查找有序数据的数据结构有如何几种：
平衡二叉树 最大堆/最小堆 跳跃表 …由于这些数据结构的时间复杂度都是 log(n)，对性能要求非常高的内核来说是不能接受的，所以内核使用了一种性能更高的数据结构：时间轮。
时间轮能够保证在时间复杂度为 log(1) 的情况下找到将要到期的定时器，下面我们将会介绍时间轮的原理。
时间轮的基本思想是通过数组来保存定时器，而数组的索引就是定时器的过期时间。如下图所示：
如上图所示的数组中，索引为 1 的槽位存放的是 1 毫秒后超时的定时器列表，索引为 2 的槽位存放的是 2 毫秒后超时的定时器列表，如此类推…

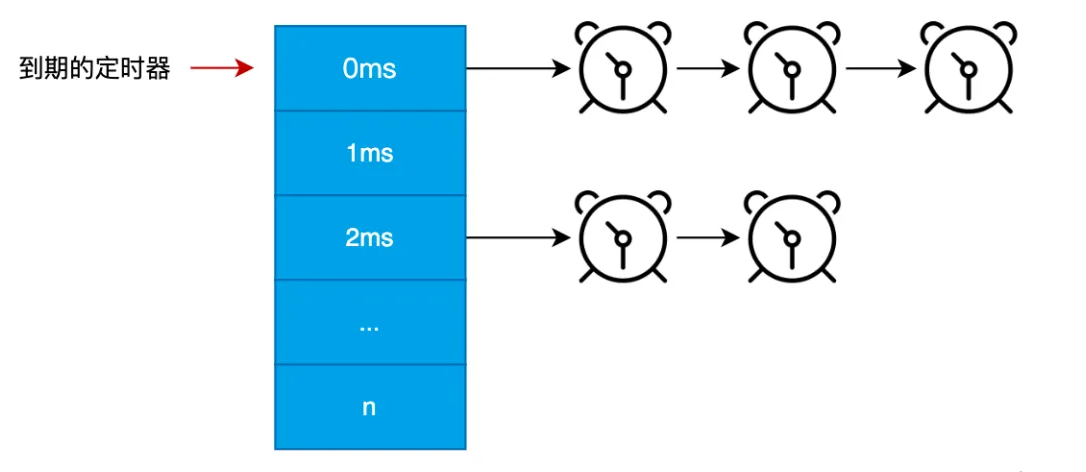

此时，我们可以使用一个指针来指向超时的定时器列表，如下图所示：
每当时钟中断被触发一次，指针向下移动一位，这样就能在时间复杂度为 log(1) 的情况下获取到期的定时器。
这样虽然能够在时间复杂度为 log(1) 的情况下找到到期的定时器，但如果超时时间非常大的话，那么用于存储定时器的数组也会非常巨大，如：定时器的超时时间为 4294967295 毫秒，那么将需要一个大小为 4294967296 的数组。
1. 存储定时器

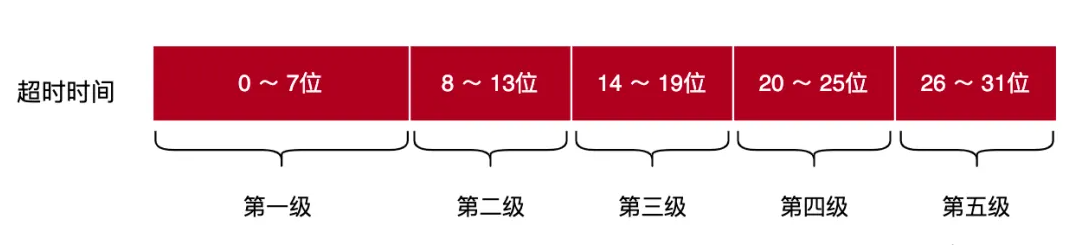

为了解决这个问题，内核使用 层级 的概念来减少数组占用的内存空间。其原理如下图所示：
由于超时时间是一个整数，所以可以将其划分为 5 个等级，每个级别使用一个数组来表示。例如第一级数组占用 8 个位，所以其大小为 256。而其他级别的数组都占用 6 个位，所以大小都为 64。
一个定时器被存放到哪个数组，是由其超时时间决定的，算法也非常简单：如果第五级的值不为零，那么将会被存放到第五级数组中，而存放的位置以第五级的值作为索引。

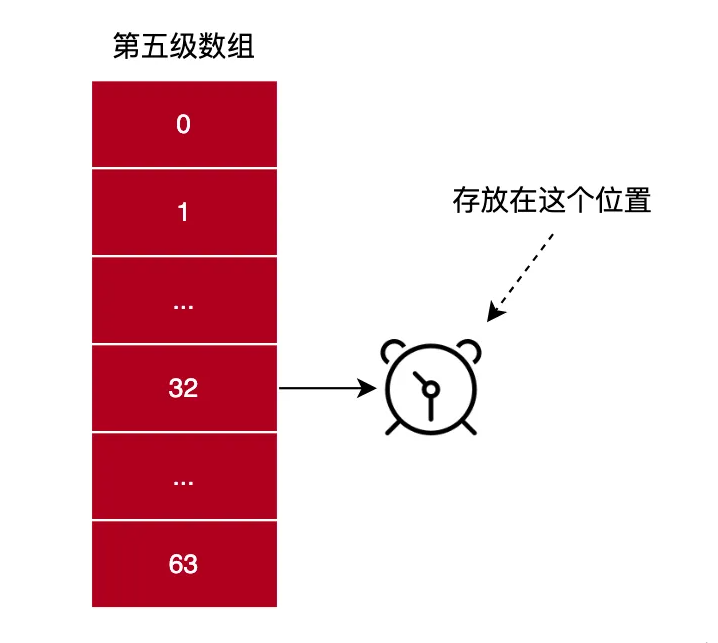

例如，一个定时器的超时时间其第五级的值为 32，那么此定时器将会被存放到第五级数组的第 32 个槽位上。如下图所示：
如果第五级的值为零，而第四级的值不为零，那么定时器将会被存放在第四级数组中，存放的位置以第四级的值作为索引，如此类推。
从上面的分析可以看出，定时器的超时时间越小，其存放的数组层级就越小。所以：
第一级数组存放的是超时时间范围为 [0, 256) 毫秒的定时器。 第二级数组存放的是超时时间范围为 [256, 16384) 毫秒的定时器。 第三级数组存放的是超时时间范围为 [16384, 1048576) 毫秒的定时器。 第四级数组存放的是超时时间范围为 [1048576, 67108864) 毫秒的定时器。 第五级数组存放的是超时时间范围为 [67108864, 4294967296) 毫秒的定时器。2. 执行定时器
接下来，我们将要分析内核是如何选择到期的定时器来执行的。

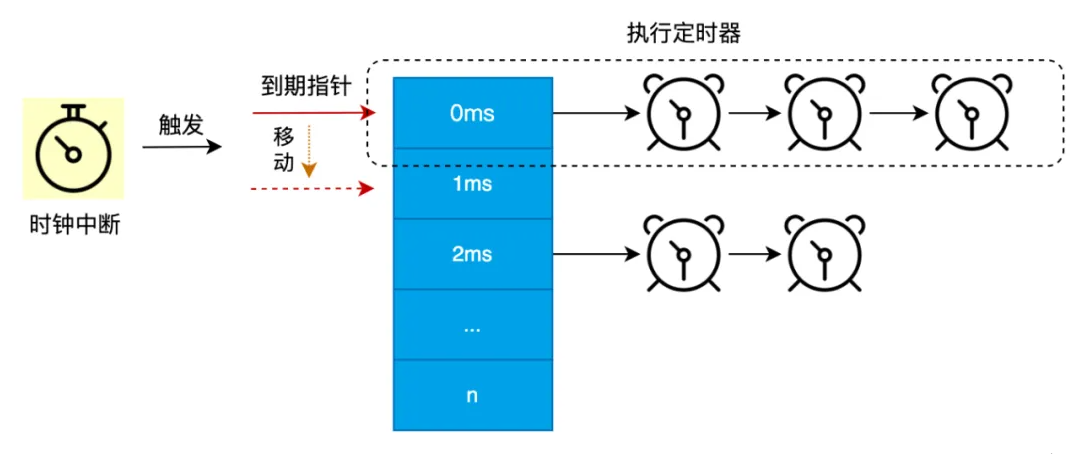

如果所有定时器只存储在一级数组中，那么选择到期的定时器就非常简单：由于数组每个槽位的索引对应着定时器的超时时间，所以只需要在时钟中断发生时，执行到期指针指向的定时器列表。执行完毕后，将到期指针移动到下一个位置即可。如下图所示：
但对于定时器存储在多级数组的情况，算法就变得复杂很多。

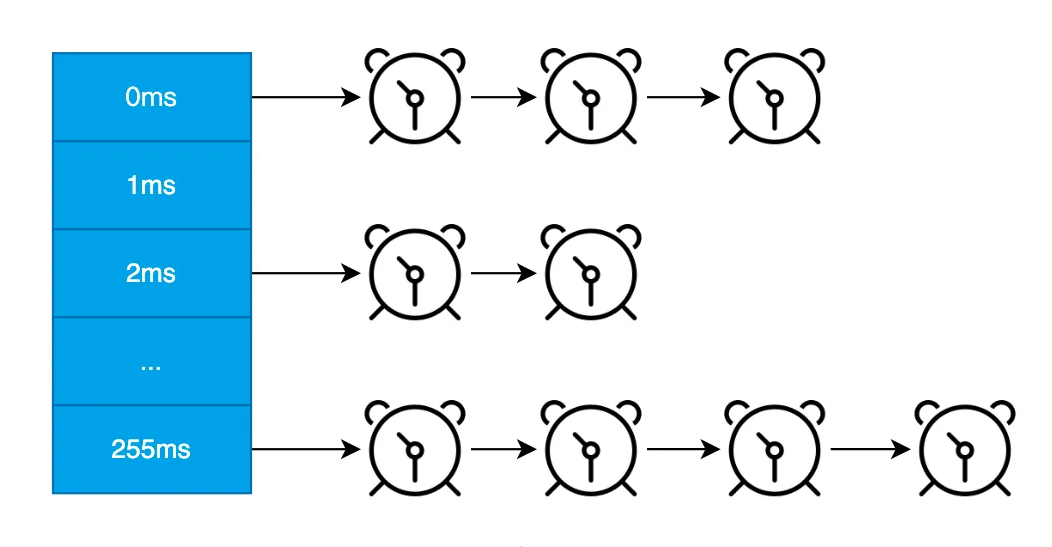

从上面的分析可知，第一级数组存放的是 0 ～ 255 毫秒后到期的定时器列表，而数组的索引对应的就是定时器的超时时间。如下图所示：
而其他等级的数组，每个槽位存放的定时器其超时时间并不是一个固定的值，而是一个范围，范围与数组的等级和槽位的索引值有关，其计算方式为：
256 * 64^n * 槽位索引登录后复制
在上面的公式中，n 的值等于 数组的等级 减去 2。所以对于第二级数组来说，其公式如下：
256 * 槽位索引登录后复制
第三级数组公式如下：
256 * 64 * 槽位索引登录后复制
第四和第五级数组如此类推。

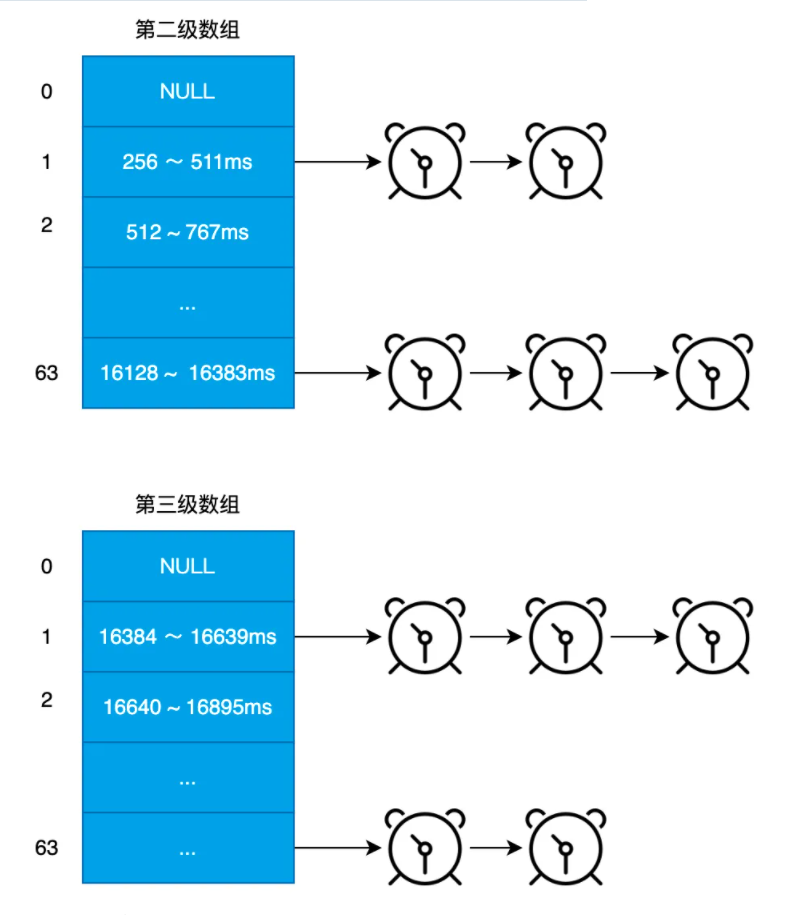

由于内核不会使用索引为 0 的槽位，所以第二、第三级数组的定时器如下图所示：

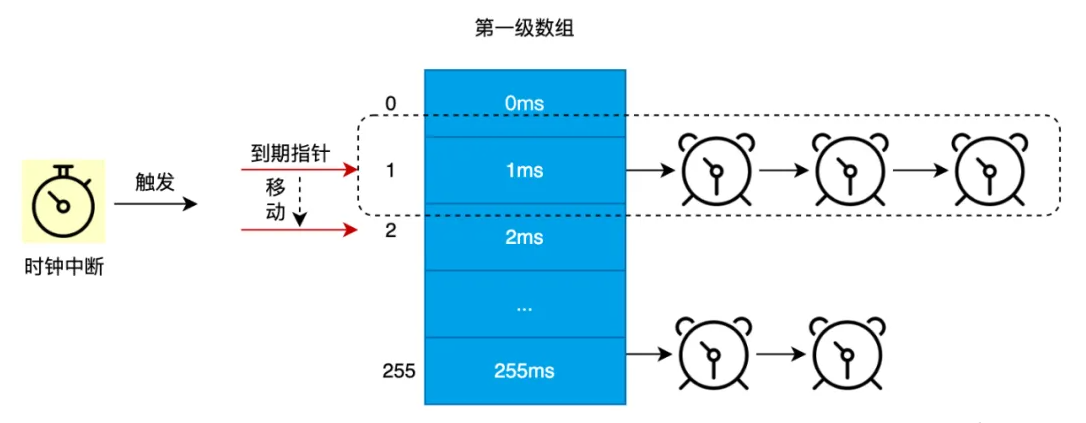

内核只会执行第一级数组中的定时器，每当时钟中断触发时，会执行第一级数组 到期指针 指向的定时器列表，执行完毕后会将 到期指针 向下移动一位。如下图所示：
当到期指针执行完最后一个槽位的定时器列表后，会重新移动到第一个槽位。
那么其他级别数组的定时器在什么时候才会被执行呢？其实对于其他级别的数组也有一个 到期指针，每当前一级别的数组执行完一轮后，当前级别数组的 到期指针 将会移动到下一个槽位，如：当第一级数组执行一轮后，第二级数组的 到期指针 将会移动到下一个槽位。

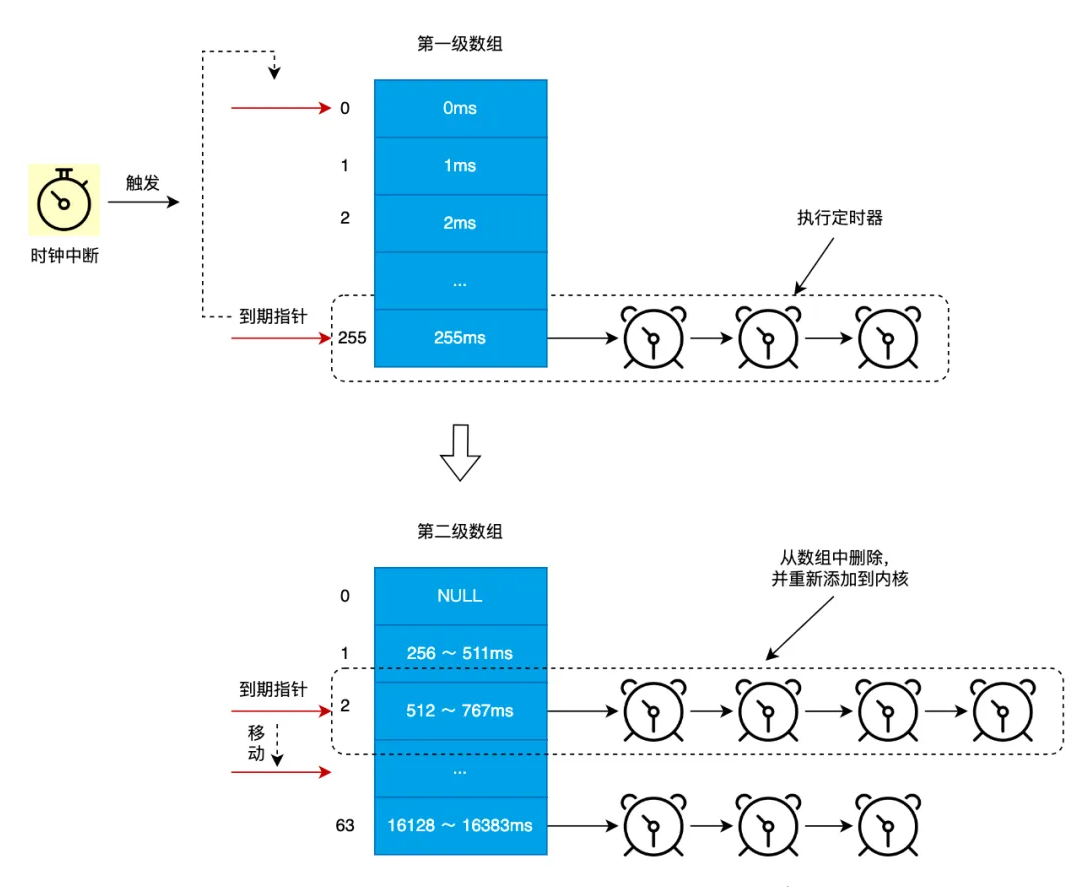

其他级别的数组移动 到期指针 时，会将指针指向的定时器列表从数组中删除，并且重新添加到内核中。如下图所示：
如上图所示，第一级数组执行一轮后，内核将会把第二级数组的到期指针指向的定时器列表删除，并且重新添加到内核中。然后，将会把到期指针移动到下一个槽位。
第三级数组也会在第二级数组执行一轮后，将其到期指针指向的定时器列表删除，并且重新添加到内核中。接着将到期指针移动到下一个槽位，其他级别的数组如此类推。
源码实现：
接下来，我们将会分析 Linux 内核是如何实现低精度定时器的。由于高版本的内核其实现与上面介绍的原理有些区别，但基本原理是一致的，这里我们将使用 2.4.37 版本作为分析的对象。
1. 五个等级数组
如上面分析一致，在 Linux 内核中定义了 5 个数组来存放系统中的定时器，如下代码所示：
struct timer_vec {
int index; // 到期指针
struct list_head vec[64];
};
struct timer_vec_root {
int index; // 到期指针
struct list_head vec[256];
};
static struct timer_vec tv5;
static struct timer_vec tv4;
static struct timer_vec tv3;
static struct timer_vec tv2;
static struct timer_vec_root tv1;
登录后复制
上面代码中，tv1、tv2、tv3、tv4、tv5 分别对应第一级、二级、三级、四级和五级数组。
通过代码可知，数组元素的类型为链表，用于存放不同到期时间的定时器。另外，除了第一级数组的元素个数是 256 个外，其他级别的数组的元素个数都是 64 个。每个级别的数组都有一个到期指针，用于指向当前正在执行的定时器列表。
我们接着来看看内核怎么初始化这些数组的，内核调用 init_timervecs() 函数来初始化各级数组。代码如下：
void init_timervecs(void)
{
int i;
for (i = 0; i for (i = 0; i 登录后复制
init_timervecs() 主要通过 INIT_LIST_HEAD 宏来初始化各级数组的元素。
2. 定时器对象
在内核中，定时器使用 timer_list 对象来表示，其定义如下：
struct timer_list {
struct list_head list;
unsigned long expires;
unsigned long data;
void (*function)(unsigned long);
};
登录后复制
下面介绍一下 timer_list 对象各个字段的作用：
list：用于连接到期时候相同的定时器。 expires：定时器的到期时间。 data：传给回调函数的数据。 function：定时器到期后，将会调用的回调函数。我们要向内核添加一个定时器时，需要先创建一个 timer_list 对象，并且设置其到期时间和回调函数。
3. 添加定时器
在内核中，可以使用 add_timer() 函数来添加一个定时器。其代码如下所示：
void add_timer(struct timer_list *timer)
{
unsigned long flags;
// 上锁
spin_lock_irqsave(&timerlist_lock, flags);
...
// 向内核添加定时器
internal_add_timer(timer);
// 解锁
spin_unlock_irqrestore(&timerlist_lock, flags);
return;
}
登录后复制
从上面代码可以看出，add_timer() 函数主要通过调用 internal_add_timer() 函数来添加定时器。我们继续来分析 internal_add_timer() 函数的实现，代码如下：
static inline void internal_add_timer(struct timer_list *timer)
{
unsigned long expires = timer->expires;
unsigned long idx = expires - timer_jiffies; // 多少毫秒数后到期
struct list_head * vec;
if (idx else if (idx > TVR_BITS) & TVN_MASK;
vec = tv2.vec + i;
} else if (idx > (TVR_BITS + TVN_BITS)) & TVN_MASK;
vec = tv3.vec + i;
} else if (idx > (TVR_BITS + 2 * TVN_BITS)) & TVN_MASK;
vec = tv4.vec + i;
} else if ((signed long) idx else if (idx > (TVR_BITS + 3 * TVN_BITS)) & TVN_MASK;
vec = tv5.vec + i;
} else {
INIT_LIST_HEAD(&timer->list);
return;
}
list_add(&timer->list, vec->prev);
}
登录后复制
internal_add_timer() 函数首先会计算定时器还有多少毫秒到期，然后按照到期的毫秒数来选择对应的级别数组：
如果到期时间小于256毫秒，那么将会添加到第一级数组中。 如果到期时间大于等于256毫秒，并且小于16384毫米，那么将会添加到第二级数组中。 其他等级如此类推。选择到合适的数组后，内核会调用 list_add() 函数将定时器添加到对应槽位的链表中。
4. 执行到期的定时器
内核会在时钟中断中通过调用 run_timer_list() 函数来执行到期的定时器，其实现如下：
static inline void run_timer_list(void)
{
...
while ((long)(jiffies - timer_jiffies) >= 0) {
struct list_head *head, *curr;
// 1. 如果第一级数组已经执行完一轮
if (!tv1.index) {
int n = 1;
do {
cascade_timers(tvecs[n]);
} while (tvecs[n]->index == 1 && ++n next;
if (curr != head) {
struct timer_list *timer;
void (*fn)(unsigned long);
unsigned long data;
timer = list_entry(curr, struct timer_list, list);
fn = timer->function;
data= timer->data;
// 4. 把定时器从链表中删除
detach_timer(timer);
timer->list.next = timer->list.prev = NULL;
timer_enter(timer);
spin_unlock_irq(&timerlist_lock);
// 5. 执行定时器的回调函数
fn(data);
spin_lock_irq(&timerlist_lock);
timer_exit();
goto repeat;
}
++timer_jiffies;
// 6. 将到期指针移动一个位置
tv1.index = (tv1.index + 1) & TVR_MASK;
}
...
}
登录后复制
run_timer_list() 函数主要按照以下步骤来执行到期的定时器：
如果第一级数组已经执行完一轮，通过调用 cascade_timers() 函数来计算其他等级当前到期指针指向的定时器列表。 遍历第一级数组的到期指针指向的定时器列表。 把定时器从链表中删除。 执行定时器的回调函数。 将到期指针移动一个位置。从时间轮的原理可知，每当某一级数组执行完一轮后，就会移动下一级数组的到期指针，并且将指针指向的定时器列表重新添加到内核中，这个过程由 cascade_timers() 函数完成。代码如下所示：
static inline void cascade_timers(struct timer_vec *tv)
{
struct list_head *head, *curr, *next;
head = tv->vec + tv->index;
curr = head->next;
// 1. 遍历定时器列表
while (curr != head) {
struct timer_list *tmp;
tmp = list_entry(curr, struct timer_list, list);
next = curr->next;
list_del(curr);
// 2. 将定时器重新添加到内核中
internal_add_timer(tmp);
curr = next;
}
INIT_LIST_HEAD(head);
// 3. 将到期指针移动到下一个位置
tv->index = (tv->index + 1) & TVN_MASK;
}
登录后复制
总结：
本文主要介绍低精度定时器的实现，低精度定时器是一种比较廉价的定时器，如果对定时器的到期时间精度不太高的情况下，可以优先使用低精度定时。
